TRAN-203: de multifunctionele transformatortester die alles in één meet

Wikkelverhouding (Turns Ratio) conform ANSI/IEEE C57.12.90

De TRAN-203 voert ratiotests uit conform de ANSI/IEEE C57.12.90-norm. Met een meetbereik van 0,8 tot 50.000 en een nauwkeurigheid van 0,08% dekt het instrument zowel kleine distributietransformatoren als grote vermogenstransformatoren in hoogspanningsstations.

Het instrument werkt in twee modi:

• CT Mode – voor stroomtransformatoren, testvoltages 1V en 4V
• PT Mode – voor spanningstransformatoren, testvoltages 1, 4, 10, 40, 100, 250V en tot 430V AC

Naast de verhouding zelf meet de TRAN-203 in één meting ook:

• Fasehoekmeting (0–360°, nauwkeurigheid ±0,2°)
• Polariteit en ratioafwijking (%)
• Kerexcitatiestroom (tot 2A, nauwkeurigheid ±0,1 mA)

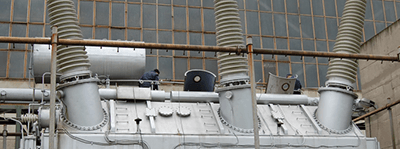

• Magnetisch evenwicht tussen de drie fasen
• Vectorgroepdetectie – automatisch, geen handmatige instelling nodig

De 3-fasekabelconfiguratie maakt simultane meting van alle drie fasen mogelijk. Dat bespaart niet alleen tijd – het elimineert ook meetfouten die ontstaan door tussentijdse omschakelhandelingen.

Wikkelweerstand – primair en secundair tegelijk, tot 20A DC

Door tot 20 Ampère DC te injecteren, meet de TRAN-203 de weerstand van primaire én secundaire wikkelingen gelijktijdig. Het meetbereik loopt van 0,1 µΩ tot 100.000 Ω – een van de breedste bereiken in zijn klasse.

De 5-cijferige resolutie en de gestabiliseerde stroomregeling zorgen voor herhaalbare resultaten, ook bij transformatoren met hoge inductantie waarbij de stroom lang stabiliseert. Zodra er een fout in de stroomkring optreedt, regelt de intelligente software automatisch de stroomtoevoer terug om schade aan het instrument én de transformator te voorkomen.

Dynamische weerstand van de OLTC

De TRAN-203 kan de dynamische weerstand van on-load tap changers (OLTC’s) meten – op alle drie fasen tegelijk of per fase afzonderlijk. Dit is een kritische meting: een verzwakt contact in de tapwisselaar veroorzaakt warmteontwikkeling en leidt zonder ingrijpen tot een transformatorstoring.

Heat Run Test / Temperatuurstijgingstest

Met de heat run-functie simuleert de TRAN-203 de volledige nominale belasting van een transformator en registreert de weerstandsverandering als gevolg van opwarming. De volledige lastweerstand R₀ wordt gemeten bij maximaal 20A DC – conform de IEC/IEEE-normen voor thermische prestatietests.

Een optionele temperatuursensor maakt directe temperatuurcorrectie van de meetresultaten mogelijk. Dit verhoogt de betrouwbaarheid van de weerstandsmeting, ongeacht de omgevings- of wikkeltemperatuur op het moment van de test.

Demagnetisatie – automatisch na iedere meting

Na het uitvoeren van een weerstandsmeting of ratiotest kan remanent magnetisme achterblijven in de kern. De TRAN-203 demagnetiseert de transformator automatisch via zijn spanningskanalen, zodat de volgende meting niet wordt beïnvloed door restmagnetisme uit de vorige test.

Voor wie is de TRAN-203 ontworpen?

De TRAN-203 is primair bedoeld voor technici en testingenieurs die werken in of voor:

• Netbeheerders en energiebedrijven – periodieke keuringen van distributie- en transmissietransformatoren
• Hoogspanningsstations – acceptatietests, OLTC-inspectie, storingsdiagnose
• Installatiebedrijven en servicebedrijven – oplevering van nieuwe transformatoren (FAT en SAT)
• Testlaboratoria – verificatie na revisie of herwindingswerk

Het instrument is ontworpen voor zowel gebruik binnenshuis als buitenshuis. De behuizing is gecertificeerd voor IP67 (deksel gesloten), wat betekent dat stof en tijdelijke onderdompeling in water het instrument niet beschadigen. De werktemperatuur loopt van -10°C tot +60°C.

Beschikbare modellen

De B-modellen zijn uitgerust met een interne Li-ion accu voor veldgebruik op locaties zonder netaansluiting. De BLUE-modellen bieden draadloze communicatie via Bluetooth voor koppeling met de DMP-software op een laptop of tablet.

Technische specificaties

De TRAN-203 huren bij IONIO

De TRAN-203 is bij IONIO beschikbaar voor verhuur – inclusief geldig kalibratiecertificaat, de complete originele kabelset (H- en X-meetkabels, verlengkabels, tapwisselaarskabel) en de DMP-software. Onze specialisten ondersteunen u bij de ingebruikname en de interpretatie van meetresultaten.

Huren is een praktische keuze wanneer u de TRAN-203 eenmalig of incidenteel nodig heeft – bij een oplevering, een jaarlijkse keuring of een calamiteitenonderzoek. Zo beschikt u altijd over een gekalibreerd, compleet instrument zonder de aanschafkosten.

Bekijk alle test- en meetsystemen die u kunt huren of ga direct naar de TRAN-203 productpagina voor de volledige specificaties.
